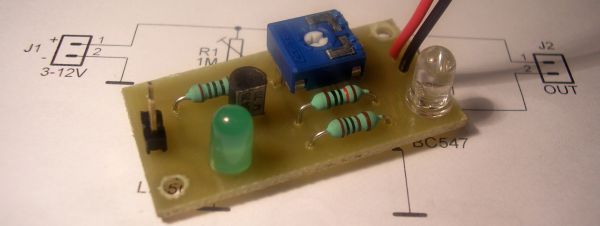

Stmívač pracuje tak, že pokud na bázi fototranzistoru T1 dopadá světlo, tranzistor T2 není sepnut a tedy nesvítí ani LED1 nebo není sepnut výstup OUT. Jakmile se fototranzistor zastíní, T1 sepne. Citlivost lze nastavit trimrem R1. . .
Schéma:
.

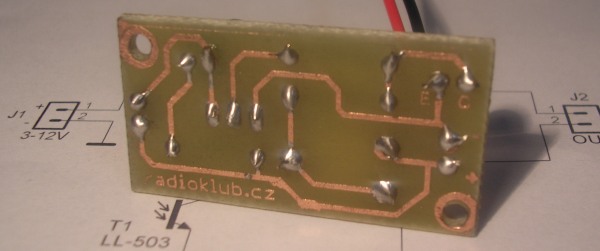

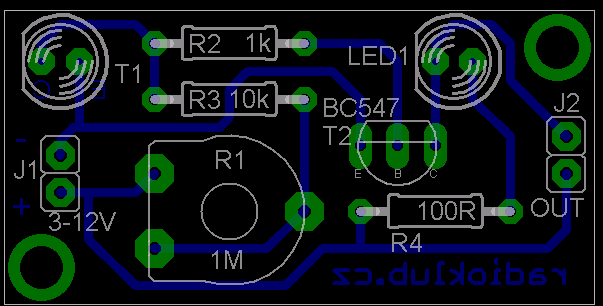

Plošný spoj:
.
PDF verze: schéma, plošný spoj 1:1 (40x20mm), osazovací plánEagle 5.11: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr.Deska byla vyrobena metodou nažehlením tonneru.
Seznam použitých součástek:R1 -Trimr 1M
R2 - 1k - velikost 0207R3 - 10k - velikost 0207R4 - 100R - velikost 0207T1 - LL505 - 2mm - Odkaz
T2 - BC547 nebo jiný NPN tranzistor
LED1 - svíticí dioda, 5mm
video:
