Drawdio vzniklo spojením dvou slov, drawn (kreslit) a audio (zvuk). Původní zapojení najdete zde. Celé zapojení tvoří generátor zvuku s obvodem 555 a senzor odporu. Podle přiloženého odporu se mění kmitočet zvuku. Tedy pokud máme na papíře nakreslenou čáru a tužkou (také připojená) pohybujeme po papíře, měníme celkový odpor a tím měníme i tón zvuku. Připojení na tužku a papír se může různě doplnit a kontakt s rukou nebo zkuste jiné varianty např. s vodou.
My jsme naše zapojení trochu upravili, především jsme přidali trimr P1, kterým lze nastavit v jakých kmitočtech se budeme pohybovat, tak aby zvuky byly v tom rozsahu, který nám vyhovuje.

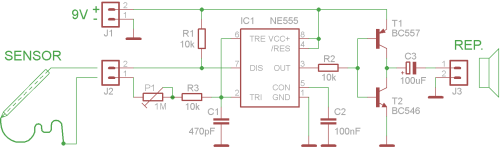

Schéma

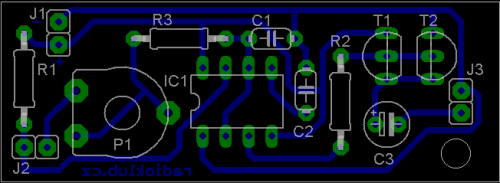

.Plošný spoj
.PDF verze: schéma, plošný spoj, osazovací plán
Eagle 5.9: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr
