Jedná se o velmi jednoduché zapojení s časovačem 555. Po stisknutí tlačítka START se LED rozvítí. Po uplynutí doby nastevené odporovým trimrem LED zase zhasne. V průběhu sepnutí lze časování přerušit stiskem tlačítka STOP.

Toto zapojení lze použít jako základ nějakého složitějšího zařízení fungujícího na tomto principu časování. Místo LED by mohl být zapojen například optočlen, tranzistor či jiný spínací prvek a za ním třeba i relé s kontakty na spínání 230V a velkým spotřebičem... využití a možností je spousta. Stačí se jen zamyslet, kde bychom této funkce nastavitelného vypínání mohli využít.

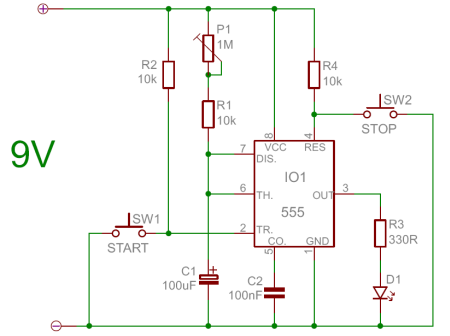

Schéma

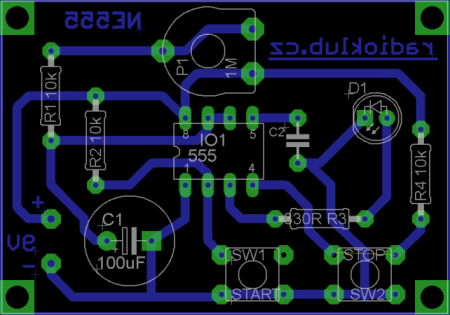

Plošný spoj

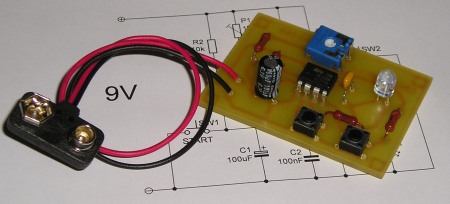

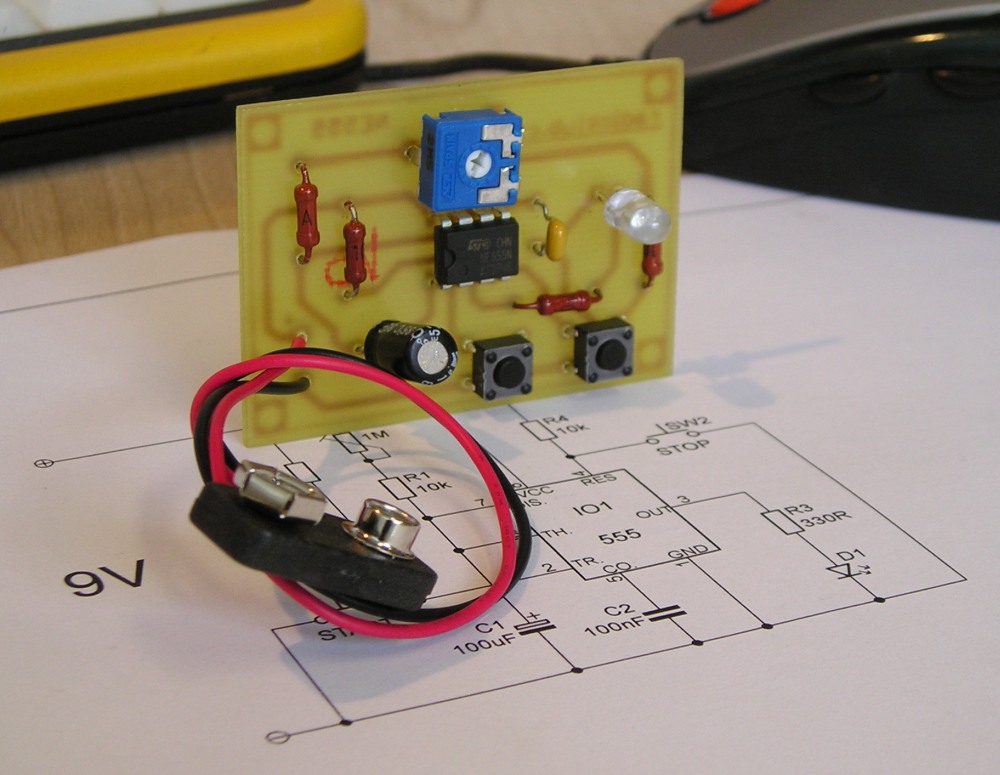

PDF verze: schéma, plošný spoj, osazovací plán Eagle 5.0: SCH a BRD + doporučená Pájovo knihovna součástek #PaJa_22.lbr. Deska byla vyrobena metodou nažehlením tonneru.
